Ahorrá horas o días en Dibujar y Calcular Instalaciones Eléctricas
La aplicación se encarga de ir calculando y dibujando en función de los parametros que ingresas.
Es un conjunto de comandos autocad para automatizar la creación de planos de instalaciones eléctricas en Autocad™ siguiendo en todo lo posible la normativa de la AEA. Esto permite disminuir en gran medida el tiempo que nos lleva crear planos.
Podemos entre otras cosas:
- Insertar rápidamente las indicaciones de las canalizaciones (nunca más tener que andar copiando y pegando, alineando, modificando, agregando o quitando conductores, secciones o tipos de canalizaciones).
- Calcular la instalación en sí. La aplicación se encarga de calcular las secciones de los cables de las canalizaciones, aplicar los factores de corrección para las corrientes admisibles, etc. según los lineamientos de la normativa de AEA.
- Crear los esquemas de los tableros. Con un solo comando la aplicación crea el esquema de tablero solicitado con las indicaciones de los componentes (corriente asignada, poder de corte, etc.).
- Crear Planillas de Carga o Potencia de las instalaciones. La tabla contiene los datos normalmente exigidos por las autoridades como ser tipo de circuito, tensión, corriente y potencia, caída de tensión, corriente de cortocircuito, etc. También entregará, para las instalaciones trifásicas, el balance o reparto de cargas por fase para obtener un sistema lo más equilibrado posible, tanto para las unidades funcionales individuales como para el total del edificio si lo hubiese.
- Crear Listado de materiales para la instalación o una parte seleccionada. Se puede insertar en el plano y/o exportar a un archivo para Excel™.
Videos Tutoriales

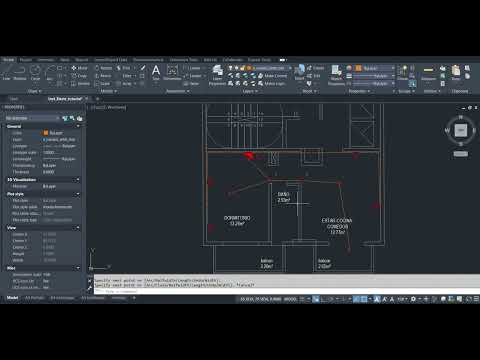

Tutorial 1

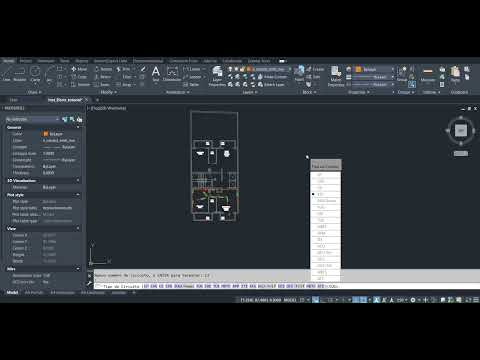

Tutorial 2

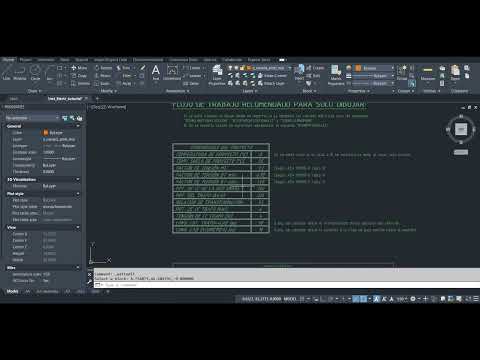

Tutorial 3
